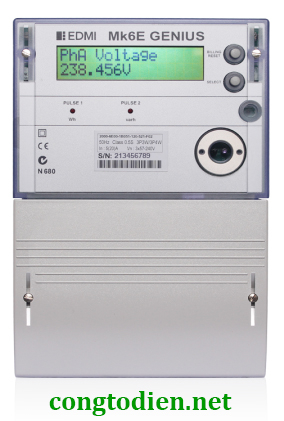

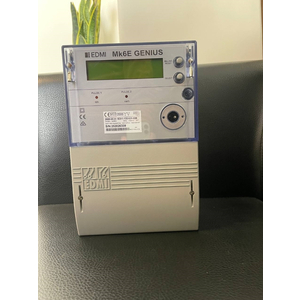

CÔNG TƠ ĐIỆN TỬ GENIUS Mk6E

Genius Mk6E

EDMI

12 tháng

Công tơ điện tử 3 pha Genius Mk6E Kiểu: 200-6E00 Dòng điện: 1(4)A Điện áp: 57 - 240V Cấp chính xác: 0.5s Xuất xứ: Malaysia Điện kế điện tử, công tơ điện tử 3 pha đa chức năng đa biểu giá

ĐẶC TÍNH KỸ THUẬT- Mk6E (GENIUS SERIES)



Cấp chính xác:

  • Cấp 0,5, cấp 1 và cấp 2.

  • Theo tiêu chuẩn IEC 62052-11, IEC 62053-21 (cấp 1), IEC 62053-22 (cấp 0.5), IEC 62053-23 (cấp 2)

    Chế độ đo:

  • 3 mạch một pha

  • 3 pha 3 dây

  • 3 pha 4 dây

    Giá trị điện năng được đo đạc:

  • 3 phần tử, 4 góc phần tư

  • Điện năng hữu công, vô công và biểu kiến (Wh, varh, VAh)

  • Trị tuyệt đối Wh, varh, VAh.

  • Hệ số cơng suất

  • Pha A, B, C và tổng 3 pha.

    Các thông số hiển thị và đo đạc khác:

  • Công suất: W, Var, VA

  • Điện áp hiệu dụng (3 pha)

  • Dòng hiệu dụng (3 pha)

  • Hệ số công suất

  • Tần số

  • Góc lệch pha

    Đồ thị phụ tải:

  • Thích hợp với chuẩn NEM

  • Khả năng lưu 400 ngày-kênh lưu với khoảng lưu trữ 30 phút.

  • Tuỳ chọn cho phần lưu trữ tăng cường có thể trên 2.500 ngày-kênh lưu với khoảng lưu trữ 30 phút.

  • 50 kênh lưu

  • Khoảng lưu có thể lập trình được từ 1 giây đến 1 tháng

  • Các bản lưu độc lập.

  • Đọc các giá trị điện năng/ giá trị tức thời, ngõ vào có tín hiệu xung

  • Khả năng lưu trữ giá trị trung bình, cực đại và cực tiểu.

    Thời gian sử dụng:

  • 8 biểu giávà 1 biểu tổng

  • 12 thanh ghi chiều nhận và chiều phát

  • 200 ngày đặc biệt có thể lập trình được

  • Hàng ngày, hàng tuần, hàng năm và ngày đặc biệt.

  • Nhiều hơn 13 lần lưu giá trị trước đó.

  • Ghi nhận giá trị công suất cực đại theo khối hoặc vòng.

  • Thời gian xuất hiện công suất cực đại.

  • Nút trả về giá trị tính hóa đơn có thể lập trình được.

    Các tuỳ chọn về khả năng giao tiếp

  • Cổng quang ANSI loại 2 (chuẩn ANSI C12.18) hoặc FLAG chuẩn IEC 62056-21 (IEC 61107)

  • RS232 (RTS/CTS and DTR/DCD)

  • RS485 (2 dây hay 4 dây)

  • SCADA

  • Modem (PSTN/GPRS/GSM/CDMA)

  • Nguồn cấp cho Modem được tích hợp bên trong.

  • MV90

  • PPP/GPRS

  • MOBUS

  • DNP3

  • Đồng hồ chủ/tớ: 31 đồng hồ tớ được hoà mạng và truy cập qua đồng hồ chủ bằng card Gateway.

    Điện áp:

  • Định mức: 57-240V ( giữa pha và trung tính)

  • Công suất tổn hao: <10VA/pha

  • Tần số: 45-65Hz

    Dòng áp:

  • Đo gián tiếp - 1/1.2A, 5/6A, 1/4A và 5/20A

  • Đo trực tiếp - 10/100A (chỉ có cấp chính xác 1)

  • Quá dòng tức thời- 20 lần dòng định mức trong 0.5 giây

  • Công suất tổn hao: <0.5VA/pha

    Nguồn phu (tùy chọn):

  • 240, 110V (cấp điện áp khác theo đơn đặt hàng)

    Ngõ vào/ ngõ ra chế độ xung:

  • Tối đa 8 I/O, 8 ngõ ra (2 ngõ chuẩn) hoặc 6 ngõ vào.

  • Điện áp ngõ ra- 5~220VDC, 12-240VDC

  • Dòng ngõ ra-tối đa 0.1A

  • Bề rộng xung ngõ ra- 1 đến 250ms

  • Chiều ngõ ra có thể lập trình được

  • Điện áp ngõ vào- 5, 12, 48, 110, 240 AC/DC

  • Đồng bộ thời gian (tùy chọn)

    Nhiệt độ:

  • Hoạt động: -10 to +600C

  • Lưu trữ: -40 to +850C

    Đồng hồ thời gian:

  • Sai số khoảng 30giây/ tháng

  • Thời gian lưu: 2 năm hoạt động liên tục.

  • Cách lưu: pin Lithium và supercap (tùy chọn).

  • Đồng bộ theo thạch anh hoặc đồng bộ theo tần số cơ bản của lưới. Nếu đồng bộ theo tần số cơ bản của lưới thì sẽ được chuyển sang thạch anh khi mất điện cả 3 pha.

    Lưu trữ dữ liệu:

  • Flash RAM

  • Nguồn pin nuôi RAM

    Theo dõi điện áp so với điện áp định mức:

  • Độ phân giải 5 chu kỳ

  • Lưu trữ thời gian/ ngày tháng/ pha/ khoảng thời gian/ giá trị lệch xấu nhất.

  • Các mức dao động lập trình được.

    Màn hình hiển thị tinh thể lỏng:

  • Hiển thị 16 kí tự chia thành 2 hàng gồm số và chữ.

  • Đơn vị có thể lập trình được, hệ số nhân hay số 0 trước.

  • Có tới 64 trang hiển thị có thể định nghĩa theo người sử dụng.

  • Hiển thị bất cứ thông số nào có sẵn trên đồng hồ.

    Các chức năng tùy chọn

  • Chất lượng của tính năng cung cấp QOS

  • Đồ thị dạng sóng

  • Phân tích hài tới bậc 50

  • Đo mức tổn hao của thành phần hài.

  • Đo điện năng ở tần số cơ bản.

    Phần mềm:

  • Phần mềm Eziview được dùng để lập trình và đọc chỉ số đồng hồ (Hoạt động trong môi trường Windows 98/ME/NT/2000/XP)

  • Eziview cho phép cài đặt cấu hình về biểu giá và tất cả các thông số trong đồng hồ mà không cần truy câp, và sau đó tải vào đồng hồ.

    Cảnh báo lỗi:

    Người sử dụng xác định điều kiện xảy ra lỗi (thông ra phần mở rộng) có sẵn cùng với các lỗi cảnh báo được lập trình trước dựa trên chế độ:

  • Tự kiểm tra

  • Kiểm tra cách đấu day và các lỗi giả.

    Những cảnh báo này có thể là:

  • Sáng đèn LED, chỉ thị trên LCD hoặc ngắt ngõ ra.

  • Lưu sự kiện vào bản sự kiện

  • Tác động vào 1 sự kiện như cảnh báo từ xa hoặc quay số khẩn cấp, gửi tin nhắn cho 1 số đã được lập trình sẵn hoặc gửi tin nhắn cảnh báo qua GPRS đến một máy chủ có thể lập trình được.

    Phần mở rộng cho các ứng dụng của khách hàng: theo chuẩn hay do yêu cầu

    Đồng hồ loại Mk6N thừa hưởng khả năng sử dụng phần mở rộng để tăng cường các chức năng đo đếm cơ bản. Ngôn ngữ lập trình đơn giản nhưng mạnh mẽ cho phép vận dụng thanh ghi phức tạp để tạo ra những chức năng theo yêu cầu của khách hàng mà không cần nâng cấp phần sụn. Công ty EDMI không ngừng phát triển các phần mở rộng mới và cung cấp phần mở rộng được khách hàng đặt hàng cho nhu cầu cụ thể của họ. Hãy liên hệ với chúng tôi để biết thêm chi tiết về phần mở rộng cho chuỗi đồng hồ GENIUS.

    Các ví dụ về phần mở rộng hiện hành:

  • Gởi SMS về tỉ lệ phần trăm của công suất cực đại.

  • Hệ số công suất trung bình cho khoảng thời gian tính hoá đơn

  • Hệ thống danh mục hiển thị trên LCD

  • Phát hiện xáo trộn mang từ tính.

  • Phần mở rộng điều khiển hệ số công suất.

  • Kiểm soát công suất tải cực đại thông qua ngõ ra chế độ xung.

  • Điện áp, dòng trung bình, không cân bằng pha, tổn hao do thành phần hài,…

  • Độ võng điện áp hay mất điện.

  • Chất lượng điện áp.

  • Gửi cảnh báo SMS/GPRS khi có lỗi.

  • Phát hiện lỗi điện áp trên từng pha.
